設備名稱:廢舊輪胎膠粉設備
加工物料:廢輪胎、汽車胎,工程胎,小車胎
生產能力:500kg-2000kg/h(配置不一樣產出也不一樣,以實際情況為準)
配套設備: 輪胎拉絲機,輪胎撕碎機,輸送機,雙輥膠粉機,直線分選篩,磁選膠粉分離機
項目背景:我國汽車工業的迅猛發展,中國己成為世界上的輪胎生產國,每年產生的廢舊輪胎已超過1.12 億條,約320萬噸。而且每年以兩位數的速度快速增長
產品特點
機器類型: 廢舊輪胎膠粉處理設備
進料粒度: 400mm-2000mm
出料粒度: 10-40目
電機功率: 75kw*2
破碎產量: 500kg-2000kg/每小時
應用范圍: 廢舊小汽車輪胎、卡車等大型輪胎,橡膠制品等。
一、產品介紹:
隨著當今世界汽車使用量的逐步攀升,價格低廉的廢舊輪胎紛紛涌入市場。如果對這些輪胎進行回收,您將獲得:理想尺寸的橡膠粉,鋼絲以及可觀的經濟利潤。由于原材料的價格不斷上漲,回收橡膠已越來越得到市場的認可。而橡膠回收的價格和利潤則主要取決于產出料的質量以及回收過程的經濟性。瑞賽克針對廢舊輪胎回收精心銷售了一系列解決方案,為高品質橡膠回收提供途徑。通過使用瑞賽克輪胎回收系列機型不僅可產出橡膠塊料,主要為各類行業銷售供應熱量,還可進一步加工出尺寸約為10-40目,40-100目的橡膠粉,用途更加廣泛。
二、推薦配置選型:
1.雜膠膠粉生產線配置:雙軸撕碎機——輸送帶上料機——橡膠粉碎機——橡膠磨粉機,可選配磁選機,纖維分離機;
2.輪胎膠粉生產線配置:切圈機——切條機——切塊機——橡膠粉碎機——橡膠磨粉機,輸送帶上料機,磁選機,纖維分離機;
3.高產型輪胎膠粉生產線配置:切圈機——雙軸撕碎機——橡膠粉碎機——破膠機(對輥橡膠磨粉機),輸送帶上料機,磁選機,纖維分離機;
三、適用范圍:
廢舊輪胎:如自行車、拖拉機、汽車的內胎、外胎、水圈,鞋底、墊片、橡膠廠下角料、密封片、輸送帶等。
通過選擇合適的機型,我們整合出貼合實際銷售需求的方案。讓用戶在盡可能控制投入的情況下,得到性價比的銷售線。
設備原理

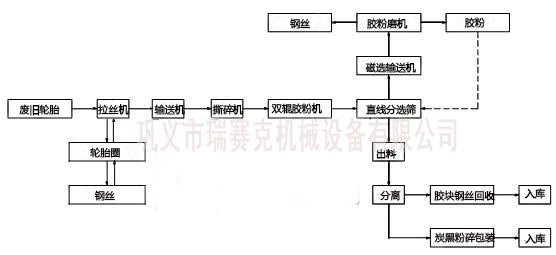

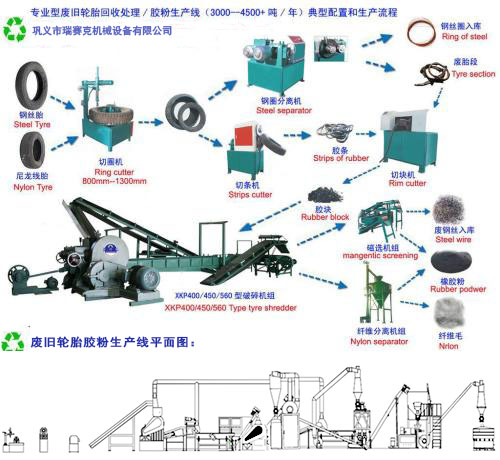

四、廢舊輪胎回收線工藝流程:
4.1半自動廢舊輪胎膠粉處理設備適用性技術參數:
1.切圈機:切圈機用于將鋼絲胎的胎側一邊切下,以便下一步的分割。將輪胎置于園盤平臺之上,旋轉中間手輪,三爪卡架就會牢固的卡住輪胎的內圈,啟動電源,工作平臺旋轉,切割刀具根據需要進刀,緩慢切入輪胎,循序漸進,直至將輪胎側面切下。
2.切條機:切條機可將切圈機去掉胎側的鋼絲胎切成條狀,并且條的寬度可調。兩個園盤刀為特殊材料,堅硬耐用,可反復修磨使用,適用于不超過1200的鋼絲輪胎。
3.切塊機:切塊機可將切條機切下的輪胎長條,切成塊狀,刀具為合金刀具,刀具不鋒利可反復修磨。
4.碾絲機:是處理廢舊輪胎圈口(切圈機切掉的圈口)的一種設備,該機主要用于將各種輪胎的鋼口圈上的橡膠與鋼絲圈分離,從而得到一個完整的鋼絲圈。該設備通過雙槽輥擠壓,及兩個槽輥的轉速比差將圈口內鋼絲分離出來,很好的保持了鋼絲的物理性能,橡膠還能再利用又避免了環境污染,是專門處理廢輪胎圈口的理想設備。
5、雙輥膠粉機組:后端膠粉機組處理工藝線與全自動相同。如下說明。
1.輪胎拉絲機——主要用來?yè)艹喬?nèi)口的鋼絲圈
2.輸送機——用來輸送輪胎至撕碎機機,電功功率3kw
3.撕碎機——主電機功率75kw*2 ,刀盤尺寸400mm*40mm
4.輸送機——電機功率3kw
5.雙輥膠粉機——主電機功率55kw,動力24把,定刀4把。主要用于廢舊橡膠的粉碎及再生膠破碎。輥筒采用合金冷硬鑄鐵,表面堅硬耐磨,前輥為細溝槽輥,后輥為寬溝槽輥,內腔加工,使輥面溫度均勻,輥筒采用中空水冷卻。
6.膠粉鋼絲磁選分離機:原理是被選物料均勻地給在皮帶運輸機上,當被選物料經過磁力滾筒時,非磁性或磁性很弱的物質在離心力和重力作用下脫離皮帶面;而磁性較強的物質受磁力作用
7.輸送機:帶磁輥,分離出膠粉。
技術參數
五、設備優勢:
整機自動化廢舊輪胎膠粉設備具有以下優勢:
1、自動化程度高,根據投資者的技術要求設計適合投資者需要的生產線,操作簡便,節約人力成本,提高工作效率,萬噸生產線僅需操作人員3-4人。
2、整胎進料,鋼絲分離率高,膠粉中鋼絲含量更少,纖維分離能耗更低,分離效果更好,橡膠粉纖維含量小于1%,提升橡膠粉質量,增強橡膠粉產品市場競爭力。
3、中碎機及細碎機結構設計獨到,產量高,刀具使用壽命在國內同行業中長,大大提高設備工作效率,降低設備維護成本。
4、配置合理,操作程序簡單,連接順暢,大大降低設備故障概率。
六、橡膠粉工藝及使用范圍:

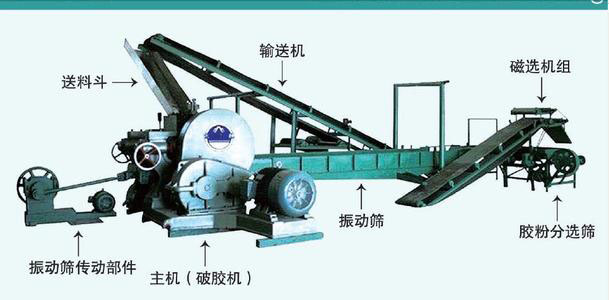

6.1橡膠粉處理工藝設備:
6.2橡膠粉使用范圍:
20-30目橡膠粉:主要應用于橡膠跑道、道路墊層、鋪路彈性層、運動場地鋪裝等;
30-40目橡膠粉:主要應用于生產再生膠、高速公路改性瀝青添加劑、防水卷材,橡皮筋、、阻燃材料、隔音材料、膠板、窗用密封膠條等;
40-60目橡膠粉:稱為細膠粉,應用于橡膠雜件及替代原生膠制作橡膠填充品、塑料改性等;
60-80目橡膠粉:稱為精細膠粉,主要應用于防水卷材、枕木、密封條、發泡膠、汽車輪胎、剎車閘襯套橡膠制品、建筑材料等;
80-120目膠粉:稱為微細膠粉,主要應用于制鞋專用填料、保溫材料塑管添加劑、化4工密封膠、各種橡膠滲合劑產品。
七、配置清單:
序號 |
設備名稱 |
設備型號 |
數量/臺 |
1. |
切圈機 |
QQJ800 |
1 |
2. |
切條機 |
QTJ800 |
1 |
3. |
切塊機 |
QKJ800 |
1 |
4. |
碾絲機 |
NSJ800 |
1 |
5. |
拉絲機(替代小四件拉絲與切塊) |
LS1200 |
1 |
6. |
皮帶輸送機 |
SS1300 |
1 |
7. |
雙軸撕碎機( |
SZ1200 |
1 |
8. |
雙輥膠粉機 |
560D |
1 |
9. |
皮帶上料機 |
SS500 |
1 |
10. |
主振動篩 |
ZS1000 |
1 |
11. |
副振動篩 |
FS1300 |
1 |
12. |
皮帶磁選機 |
PDSS500 |
2 |
13. |
纖維分離器 |
XW1000 |
1 |
14. |
除塵器 |
CQ1200 |
1 |
15. |
水冷系統 |
|
1 |
16. |
電氣控制柜 |
|
3 |
17. |
精細膠粉機組 |
JF-200 |
3 |
